ICL7135数字温度仪竞赛套件焊接组装与调试全流程指南

一、竞赛套件概述

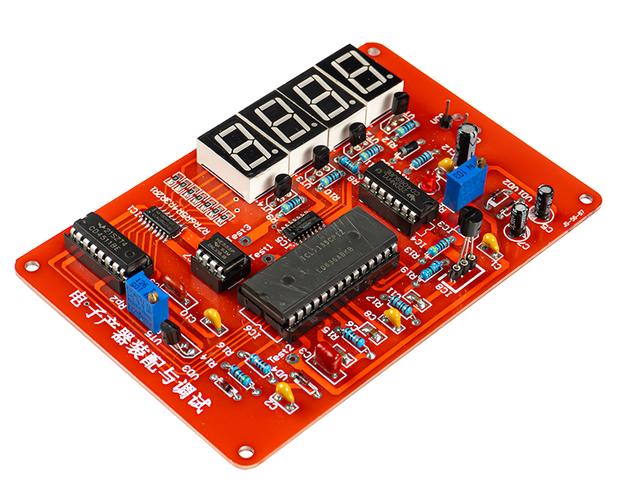

ICL7135数字温度仪电子产品装配与调试竞赛套件是以ICL7135四位半A/D转换器为核心的温度测量装置。ICL7135是一款高精度、双积分型CMOS模数转换器，具有±20000个计数分辨率、自动调零和自动极性转换功能，配合温度传感器可实现精确的温度测量与显示。该套件专为电子装配与调试技能竞赛设计，考查选手的元器件识读、焊接工艺、电路调试及故障排查综合能力。

二、套件主要组成

竞赛套件通常包含以下部分：

1. ICL7135A/D转换集成电路芯片；
2. 共阳极四位LED数码管显示器；
3. 温度传感器（如PT100铂电阻或LM35）；
4. 精密运算放大器（如OP07或ICL7650）用于信号调理；
5. 基准电压源（如MC1403）；
6. 阻容元件、三极管、二极管等分立器件；
7. PCB印刷电路板；
8. 电源部分元件（78L05稳压器等）；
9. 接插件与结构件。

三、焊接组装流程

（一）装配前准备

1. 清点元器件数量，核对型号规格与物料清单（BOM）是否一致；
2. 检查PCB板有无划伤、断路或短路缺陷；
3. 阅读电路原理图与装配图，明确各元器件位置；
4. 准备焊接工具：恒温烙铁（建议30-40W）、焊锡丝、助焊剂、吸锡带、镊子、斜口钳等。

（二）元器件焊接顺序
遵循“先低后高、先小后大、先轻后重”原则：

1. 先焊接电阻、二极管等低矮元件；
2. 再焊接瓷片电容、独石电容；
3. 焊接IC插座（注意缺口方向与PCB丝印标记一致）；
4. 焊接三极管、稳压器；
5. 焊接电解电容（注意极性，长脚为正极）；
6. 焊接数码管（注意方向与安装高度）；
7. 最后焊接开关、接插件及传感器接口。

（三）焊接工艺要点

1. 烙铁温度控制在320-350℃，焊接时间2-3秒，避免虚焊、桥连和过热损坏；
2. 焊点应呈圆锥形、光亮圆润，无气孔和拉尖；
3. IC芯片建议使用插座安装，避免直接焊接导致损坏；
4. 数码管焊接前确认共阳/共阴极性；
5. 焊接完成后用无水酒精清洗助焊剂残留。

四、调试步骤

（一）通电前检查

1. 目视检查所有焊点质量，重点排查桥连与漏焊；
2. 用万用表测量电源输入端对地电阻，确认无短路；
3. 核对IC芯片安装方向是否正确。

（二）电源调试

1. 接入直流电源（通常为9V），测量78L05输出端应为5V±0.2V；
2. 测量ICL7135的V+与V-引脚电压是否正常；
3. 检查基准电压源输出是否为1V（或设计规定值）。

（三）A/D转换调试

1. 观察数码管是否正常点亮，有无缺笔画现象；
2. 短接输入端，检查显示是否归零或接近零；
3. 输入已知电压信号，验证显示值与理论值一致性。

（四）温度测量调试

1. 将传感器置于冰水混合物（0℃）中，调整零点电位器使显示为0；
2. 将传感器置于沸水中（100℃），调整满度电位器使显示为标准值；
3. 重复零点与满度校准2-3次，确保线性度。

五、常见故障与排查

1. 数码管不亮：检查电源、ICL7135时钟电路（RC振荡或晶振）、数码管极性；
2. 显示值跳动不稳：检查基准电压稳定性、输入端滤波电容、接地质量；
3. 显示值偏差大：重新校准零点与满度，检查传感器连接；
4. 某位缺笔画：重点检查对应段驱动电路与焊点；
5. 无温度响应：检查传感器及相关信号调理运放电路。

六、竞赛评分建议

竞赛组织方一般从以下维度评分：

1. 焊接工艺质量（30%）：焊点外观、元器件安装整齐度、板面清洁度；
2. 功能实现（40%）：温度测量精度、显示稳定性、量程符合度；
3. 调试规范性（15%）：仪器使用、测量方法、安全操作；
4. 职业素养（15%）：工位整洁、操作规范、完成时间。

七、竞赛组织要点

1. 赛前准备：统一发放套件，设备工具标准化配置，准备备用元器件；
2. 赛场布置：工位间距合理，配备稳压电源、万用表、示波器等调试仪器；
3. 时间分配：建议焊接组装2小时，调试1小时，总计3小时左右；
4. 安全要求：强调用电安全与烙铁使用规范，配备急救用品；
5. 评分组织：裁判统一评分标准，功能测试采用标准化测试工装，确保公平公正。
